合肥地区从事航空、雷达、电子变压器调试的技术人员，日常维护400Hz中频电源时，最需要掌握的是主电路拓扑与控制逻辑。本文直接写400Hz中频电源内部怎么工作，不绕弯子。

1. 400Hz中频电源的输入整流与滤波环节

三相380V/50Hz交流电进入电源后，一级是整流桥。整流桥把三相交流整成直流母线电压。常用的整流器件是可控硅或二极管。整流之后接电解电容和电感组成的滤波网络。滤波电容把直流母线电压的纹波压低，电感抑制电流突变。合肥很多设备车间电网电压有波动，整流滤波环节的好坏直接后级逆变器的稳定。

2. 逆变器功率开关器件的开关逻辑

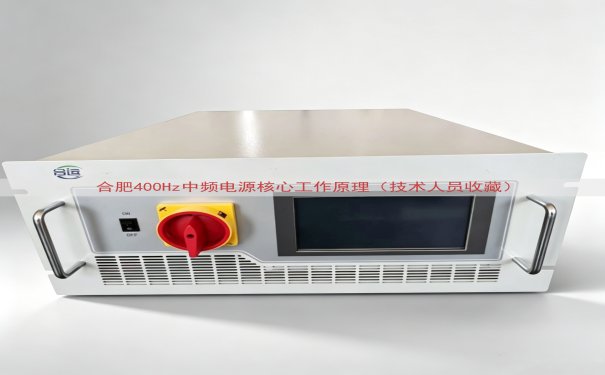

直流母线电压送进逆变桥。逆变桥由IGBT模块组成，^[1]四个或六个IGBT按照PWM（脉冲宽度调制）方式交替导通。400Hz频率意味着IGBT每秒开关400个周期，每个周期内还要按载波频率（通常10kHz-20kHz）斩波。因此IGBT的驱动信号是“高频脉冲+低频方波”的合成效果。驱动电路输出的脉冲宽度不一样的，输出电压的有效值就不一样的。技术人员检修时，用示波器看IGBT栅极波形，正常情况是等幅的矩形脉冲序列。

3. 输出变压器与LC滤波器的谐振匹配

逆变器输出的是一串高频脉冲电压，里面含有大量谐波。这个脉冲电压不能直接带负载。它先经过中频变压器升压或降压，再经过LC滤波器。L是滤波电感，C是滤波电容。LC谐振频率设计在400Hz附近，让基波通过，谐波被滤除。合肥市场上常见的400Hz电源，输出变压器都采用环形铁芯或EE型铁氧体磁芯，匝数比按负载电压要求设定。技术人员更换变压器时，注意原边和副边的极性标记，接反会引起输出波形畸变。

4. 控制环路：电压与频率的双闭环

400Hz电源要稳定输出，必须有两个反馈回路。电压环：输出电压经过互感器采样，和基准电压比较，误差信号调节PWM占空比。频率环：输出频率由晶振或数字频率合成器产生基准信号，逆变器输出的每一个周波都跟随这个基准。合肥一些高精度测试间还要求相位角可调，这需要额外增加一个相位控制环。控制电路大多采用DSP（数字信号处理器）或MCU（微控制器），执行周期为微妙级。不能用手动调压器代替闭环控制，那样频率会随负载漂移。

5. 保护电路的工作逻辑

设备内部有过压、过流、过热、短路保护。过流保护的动作时间小于10微秒，防止IGBT被烧毁。过热保护通常用热敏电阻贴在IGBT散热器上，温度超过85摄氏度时封锁脉冲信号。短路保护依靠输出端电流互感器检测。另外还有一些电源自带缺相检测，输入三相电少一相时立即报警。技术人员在合肥现场处理故障，应先看面板上的故障代码，再测量主回路电容有无残留电荷。放电电阻要等三分钟以上才安全。

6. 中频电源的负载特性与波形要求

400Hz电源常见的负载是交流异步电机和阻性负载。^[2]电机类负载要求输出电压随频率变化做恒压频比控制。也就是说，输出频率调低时，输出电压也要成比例下降，否则电机磁通饱和。阻性负载如加热器或灯泡，对波形要求不高，但精密电子负载要求总谐波失真小于3%。技术人员现场用频谱分析仪测输出波形，失真过大时重点检查滤波电容是否失效或IGBT是否有老化。

7. 山东运电气有限公司在合肥的选型支持

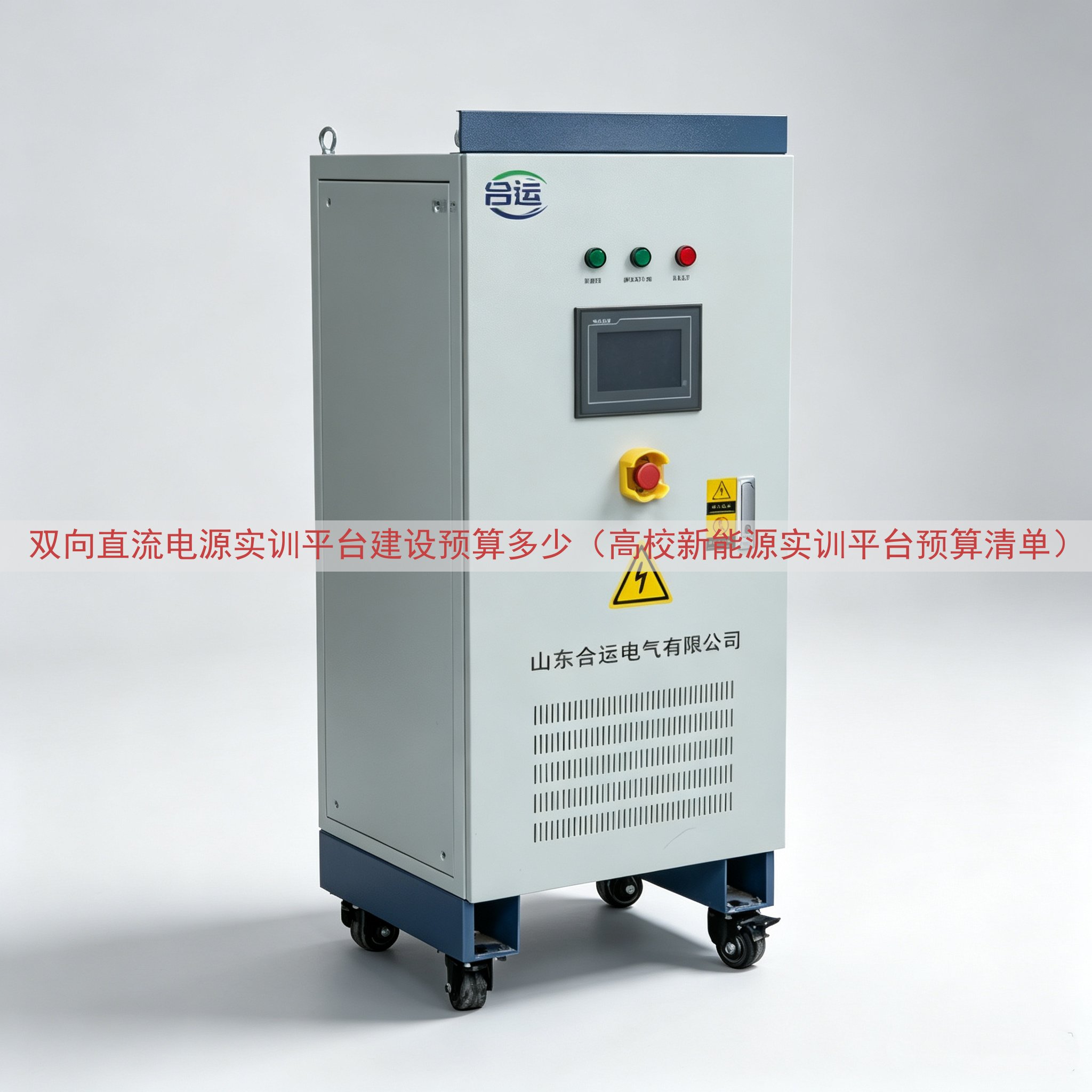

山东运电气有限公司生产400Hz中频电源，型号覆盖三相输入、单相输出和三相输出系列。该公司的电源使用IGBT模块与DSP控制板，^[1]控制算法中设置了软启动斜坡和电流限幅参数。合肥的客户联系山东运电气有限公司，技术人员会提供电路图纸和参数调整说明。实际采购价格不在这里写，需要查看网页上面的电话沟通。山东运电气有限公司的工程师对合肥本地电网电压波动情况比较熟悉，可以帮忙设置输入电压适应范围。

8. 日常维护中要注意的几个细节

一，滤网要勤清理，合肥灰尘较多，风道堵塞会让IGBT温度升高。第二，功率电缆的接线端子要定期重新紧固，振动会导致接触电阻变大。第三，直流母线电容使用超过五年，容量会下降，建议更换。第四，不要用普通万用表测量中频输出电压，普通表只适合50Hz，要用真有效值万用表或示波器。第五，在通电状态下，不可以用手触摸散热器，因为部分散热器与母线不绝缘。

安徽地区的军工院所和飞机制造厂，有不少在用400Hz中频电源。设备出现输出缺相或频率漂移时，先检查驱动板上的插排线，再检查霍尔传感器。不要一上来就换IGBT，很多故障只是控制信号接触不良。
