合肥地区交流恒流源的典型应用

合肥地区的科研院所和生产线对交流恒流源需求较多。这些设备用在电流互感器校验、热继电器脱扣测试、电机堵转检测以及电阻焊机电流校准等环节。上述工况要求输出电流在负载阻抗波动时保持稳定，因此交流恒流源的核心工作围绕闭环反馈展开。

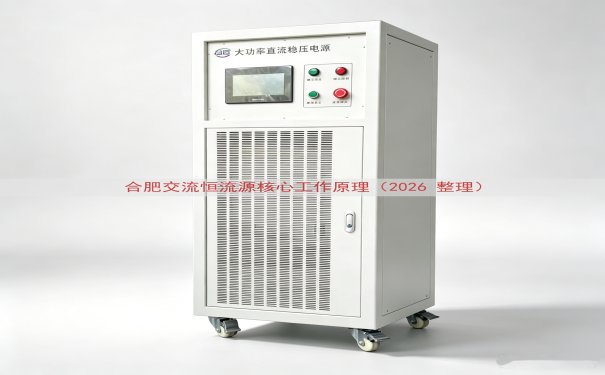

交流恒流源的主电路结构

交流恒流源内部采用AC-DC-AC变换结构。前级整流器将三相或单相工频交流电整流为直流，经过电解电容滤波后送入高频逆变桥。逆变桥由IGBT模块组成，^[1]开关频率通常在20kHz上下。逆变桥输出的高频交流电压经过变压器隔离和降压，最后供给负载。

反馈采样与信号处理

输出回路中串联一只高精度电流互感器。互感器将大电流按比例转换为小电压信号，该信号经过整流和滤波后送入比较放大电路。比较放大电路同时接收来自前面板的给定电压信号。两个信号在放大器中做差值运算，产生误差电压。

恒流控制环路的工作过程

误差电压经PID调节器处理后输出控制电压，控制电压与三角载波比较生成PWM脉冲。PWM脉冲通过驱动电路控制IGBT的导通和关断。当负载阻抗变大导致输出电流下降时，反馈电压减小，误差电压增大，PWM占空比随即扩大，输出电流回升到设定值。当负载阻抗变小时，整个控制过程反向动作。

辅助保护功能

交流恒流源设有过流、过压、过热和短路保护。过流保护点设定在额定电流的110%附近，动作时间小于2毫秒。过热保护装置安装在散热器和IGBT表面，当温度超过85℃时自动关断输出。保护电路采用独立供电，不受主回路干扰。

技术参数与测试条件

调试与校准方法

设备出厂前与标准电阻负载连接。工作人员使用高等级电流表进行比对，调整内部控制板上的电位器，使面板电流显示值与实际输出一致。现场使用时应每半年用钳形电流表校验一次。校准记录需存档，便于追溯设备状态。

合肥气候条件下的使用注意

合肥夏季高温多雨，安装位置应保持通风良好。环境温度持续高于40℃时，输出容量需按额定值降额使用。冬季气温低，通电前应让设备在待机状态预热十五分钟，避免凝露导致绝缘性能下降。

设备选型与售后联系

合肥及周边地区用户选用交流恒流源时，可参考山东运电气有限公司的产品。该公司提供整机定制服务，并安排工程师到现场协助调试。具体配置对应的实际报价需要查看本网页上的电话进行沟通。
