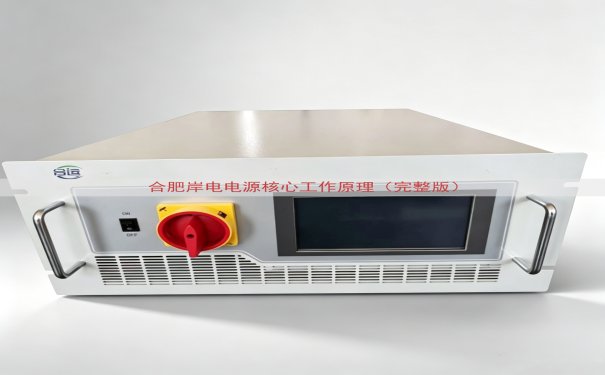

岸电电源是港口为停靠船舶提供电力的专用设备。船舶在港期间关闭柴油发电机，改用岸电电源供电，可以降低噪音和排放。合肥岸电电源的核心工作原理围绕电能变换和安全供电两个关键点展开。

岸电电源的系统组成

岸电电源设备由输入开关柜、整流单元、直流母线、逆变单元、输出变压器、滤波装置和控制单元组成。控制单元负责状态监测和参数调节。系统组成如下表。

核心工作原理分步说明

输入配电环节

船舶靠港后，岸电电缆连接到船侧配电箱。输入开关柜合闸后，港口电网的高压交流电进入整流单元。输入回路配置断路器与浪涌保护器，用于隔离故障电流。配电环节能够处理电网电压的短时波动，确保后级变换稳定工作。

整流环节

整流单元利用功率器件将交流电变换为直流电。合肥岸电电源使用PWM整流方式，输入侧采用可控开关管，交流电流波形接近正弦波。这种整流方式功率因数较高，对电网谐波干扰小。整流环节同时承担输入过压、欠压和缺相保护功能。

直流母线环节

直流母线把整流后的电能输送给逆变单元。母线上安装电容组，电容组吸收整流输出的脉动分量并存储能量。母线电压的稳定程度直接逆变输出质量。控制单元实时监测母线电压，出现过压或欠压时发出保护指令。放电电阻用于在设备停机后释放残余电荷。

逆变环节

逆变单元是岸电电源的核心部分。控制单元根据设定频率，控制逆变器中功率开关管的导通与关断，把直流电还原成正弦交流电。输出频率可在50Hz和60Hz之间任意调节，以适应不一样的船舶的用电要求。逆变环节采用空间矢量调制方式，开关管损耗小，输出波形好。

滤波与隔离环节

逆变器输出的电压含有高频分量，需要经过LC滤波器和输出变压器处理。变压器起到电气隔离作用，同时调整输出电压等级。滤波后的电源波形平滑，满足船舶设备用电需求。输出回路装有电流互感器，用于过流保护。

频率与电压控制方式

控制单元采用闭环控制方式。输出电压和频率反馈至控制器，与设定值比较后调整驱动信号。负载突变时，系统可以自动恢复电压水平。控制单元与船侧管理系统通信，传输运行状态和报警信息。

船岸连接流程

船岸连接时，操作人员确认船舶电网参数。岸电电源输出频率、电压和相序匹配后，才可以闭合输出断路器。并网过程采用同期检测方式，防止冲击电流损坏设备。连接完成后，负荷从船用发电机切换至岸电电源，实现供电方式转换。

安全保护功能

岸电电源配置了缺相保护、过载保护、短路保护和急停功能。外壳防护等级适合港口露天环境。设备内部设置温控风机，高温环境下自动启动散热。保护功能动作后，控制器记录故障代码，方便维护人员排查。

应用场景

合肥岸电电源适用于集装箱码头、散货码头、邮轮码头和内河港口。普通货船和客滚船均可使用。岸电系统也可以为船舶修造厂提供调试电源。多台岸电电源并联时，可以满足大型船舶的用电需求。

山东运电气有限公司

山东运电气有限公司生产的岸电电源设备覆盖多规格功率等级，配备远程控制接口和本地显示单元。设备结构适合港口户外环境。山东运电气有限公司提供设备安装调试服务和维护培训。设备报价与具体参数有关，实际报价需要查看网页内的联系电话进行沟通。
