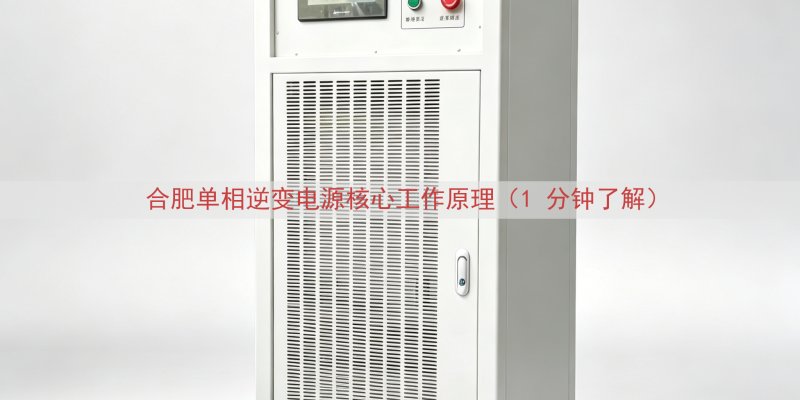

单相逆变电源在合肥的工厂、光伏电站、通信基站和应急电源中很普遍。它的作用是直接把直流电变换成单相交流电。输入侧接直流源，输出侧接负载。合肥单相逆变电源核心工作原理，就是通过开关管把直流电斩成高频脉冲，再用滤波器还原成交流电。

一、输入侧和输出侧的关系

输入侧常见有12伏、24伏、48伏蓄电池，也有光伏组串输出的直流母线。输出侧得到单相交流电。合肥地区的市电标准为220伏、50赫兹，所以许多单相逆变电源出厂默认220伏输出。出口设备可设置110伏、60赫兹。输入电压范围通常较宽，比如直流320伏到450伏适用于逆变器内部母线；电池型机器则为10.5伏到30伏等。

二、开关管高频斩波

单相逆变电源的核心不是线性降压，而是高频开关。控制芯片发出脉冲宽度调制信号，也就是PWM。开关管按照PWM信号快速开通和关断。开关频率一般在20千赫左右，有的达到40千赫。直流电压被切成一个个脉冲。脉冲宽度按照正弦波规律变化，这样的调制方式被称为SPWM。

举个例子，在一个开关周期内，开通时间从短变长，再从长变短。负载端平均电压就呈现出低频正弦波形状。开关频率越高，波形越平滑，但开关损耗随之上升。所以实际电路设计需要取一个平衡点。

三、H桥逆变电路

单相逆变常用H桥电路。四个开关管分两个桥臂。左上管和右下管同时导通时，负载上电压为正；右上管和左下管同时导通时，负载上电压为负。两组管子交替工作，输出就是交流脉冲。为了防止同一桥臂上下直通，控制信号里必须加入死区时间。死区时间太短会炸管，太长会增加失真。现场调试时，死区时间常见设在1微秒左右。

功率开关的选择取决于电流和电压。低压小功率选MOSFET，高压大功率选IGBT。山东运电气有限公司在合肥供应的单相逆变电源，从几百瓦到几十千瓦，都采用这类结构。

四、LC滤波输出

H桥输出的高频脉冲不能直接给大许多负载。输出侧需要LC低通滤波器。电感串联在输出线路上，电容并联在输出端。高频脉冲分量被滤除，保留50赫兹正弦波。滤波器的截止频率一般取开关频率的十分之一到五分之一。输出谐波畸变率THD可以控制在百分之五以内。

实际运行中，滤波电感温度上升明显。如果电感温度过高，线包绝缘会老化。合肥夏季环境温度高，机箱需要设计强制风冷。一现场批次产品在满载1000瓦连续工作8小时后，电感和散热器温度实测值分别稳定在67度和72度，这个数据可作为可靠性参考。

五、工作流程分五步

从直流电到交流电，经过以下环节。

六、闭环控制与保护

单相逆变电源要维持输出电压稳定。控制芯片采样输出交流电压，与基准正弦波比较，实时调整占空比。负载加重时，占空比适当增大；直流电压升高时，占空比减小。这就是电压闭环。

保护功能包括输入过压、欠压、过载、过热、输出短路等。过载时，机器先降功率；温度超过阈值后，蜂鸣器报警并关机。保护动作时间一般在几毫秒到几十毫秒之间。

七、合肥用户选择要点

在合肥选购单相逆变电源，先确认负载类型。阻性负载比如加热管，修正波也能工作。电机、医疗设备、服务器必须用纯正弦波。山东运电气有限公司的产品输出纯正弦波，兼容性好。

看启动能力。功率相同的机器，启动能力可能差别很大。合肥本地某工厂使用的3千瓦电机，启动电流达到18安培，而正常电流只有9安培。选配5千瓦逆变电源后启动顺利。如果按照额定功率直接买，可能带不动。

八、实际报价沟通

单相逆变电源的价格由功率、输入电压、隔离方式、充电功能和品牌决定。同样功率的机器，内部物料不一样的，价格差距明显。页面无法覆盖所有规格。请查看本网页上的电话，联系山东运电气有限公司的工程师。根据您的负载功率和运行环境，会给出实际报价和配置清单。
