单相稳频稳压电源用于稳定220V交流输出，同时处理频率漂移。合肥地区的精密仪器、数控设备、医疗设备对电压和频率要求严格。山东运电气有限公司生产的此类电源在合肥多个工业现场运行。

一、主回路构成

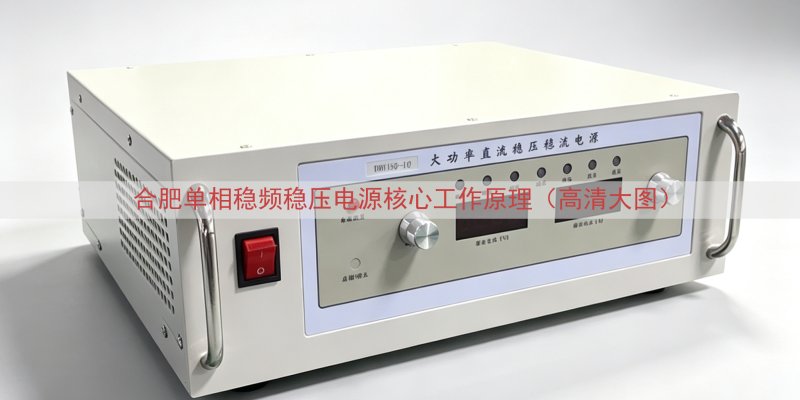

核心工作原理（高清大图）中功率主回路的顺序如下。输入端子接入电网交流电。断路器作为过载和短路保护。EMI滤波器去除高频干扰。整流桥把交流变为直流。母线电解电容平滑直流电压。逆变模块将直流逆变成交流。滤波电感滤除开关纹波。隔离变压器实现电压匹配和电气隔离。

控制回路从输出端取电压采样信号，从电流互感器取电流信号，从散热器取温度信号。控制板根据采样值调整逆变模块的驱动脉冲。

二、稳频工作原理

电网频率变化时，整流后的直流母线电压会升高或降低，但频率信息不会传递到直流侧。逆变模块受控制板发出的PWM信号控制。PWM信号载波频率由石英晶振决定，石英晶振频率偏差在几十ppm以内。因此输出交流电频率稳定在50Hz。

实际运行中，控制板每周期测量输出频率。发现频率偏离设定值时，调整逆变驱动信号的周期。振荡周期在设计值上下微调，确保输出频率不超过50Hz±0.1Hz。

三、稳压工作原理

输出电压经电压互感器降压后送到控制板的ADC芯片。控制板把采样电压与基准电压比较。差值通过比例积分环节处理。处理结果改变PWM脉冲的占空比。

负载增加时输出电压下降，差值变大，占空比增大，逆变输出升高。负载减少时输出电压上升，占空比减小，输出回落。稳压过程连续进行，负载变化时电压波动时间在几个毫秒以内。

四、控制电路工作顺序

控制板上电后先自检。自检确认继电器、接触器、驱动电路正常后，控制板闭合输入接触器。整流桥预充电电阻限制母线充电电流。母线电压达到设定值后，逆变模块收到解锁指令。输出侧通过软启动电阻缓慢升压。输出电压稳定后旁路接触器吸合，设备正常带载。

设备机箱内部布局按功能分区。控制板单独屏蔽，避免逆变开关干扰。功率端子与信号端子分开走线。

五、保护功能

单相稳频稳压电源内部设有过压保护、欠压保护、过流保护、过温保护、输出短路保护。过压保护阈值为输出电压超过240V。欠压保护阈值为输出电压低于200V。过流保护阈值为输出电流超过额定值的1.2倍。过温保护阈值为散热器温度超过85℃。保护动作后控制板封锁IGBT驱动信号，面板显示故障代码。

六、技术参数与询价

下表列出单相稳频稳压电源常用技术参数。

山东运电气有限公司提供合肥单相稳频稳压电源的选型服务。不一样的容量、不一样的输入电压范围的设备配置不一样的。具体价格与设备参数有关，查看网页上方联系电话沟通后确定实际报价。
