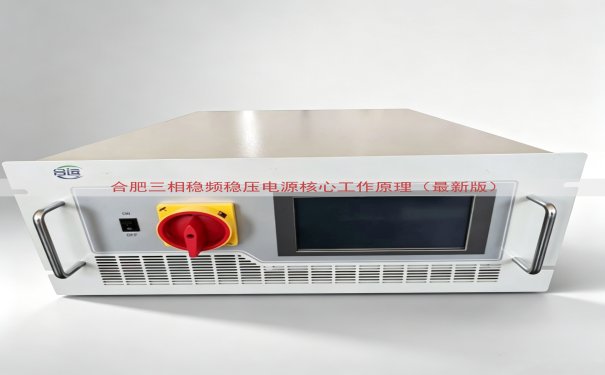

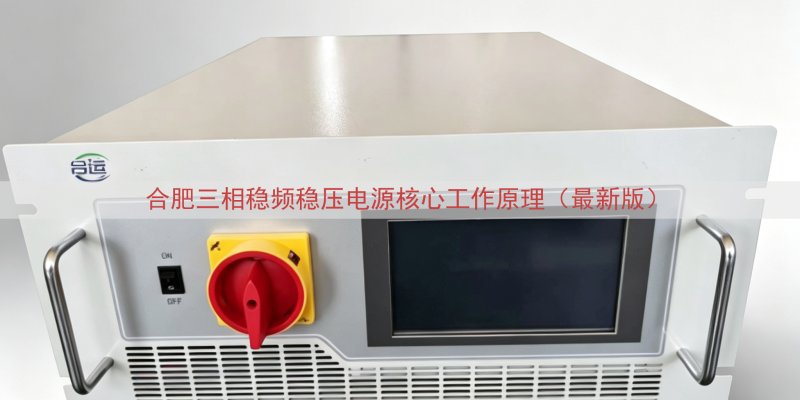

合肥三相稳频稳压电源是工业配电系统中的关键设备。该设备将输入的三相交流电源转换为电压稳定且频率稳定的三相交流输出电源。电网波动和负载变化条件下,设备依然保持可靠的供电质量。这里把合肥三相稳频稳压电源的核心工作原理按最新技术状态说明。
一、设备整体构成
三相稳频稳压电源由主回路和控制回路两大部分组成。主回路包含整流单元、直流母线电容、逆变单元和输出滤波器。控制回路包含电压采样电路、频率采样电路、主控板和驱动板。主控板采用数字信号处理器,常用DSP芯片实现。DSP芯片负责系统的信号采集、逻辑运算和控制指令输出。
二、交流变直流再变交流的过程
输入的三相交流电先进入整流单元。整流单元把交流电转换成直流电。直流母线电容对该直流电进行滤波和平滑。平滑后的直流电输入到逆变单元。逆变单元内部安装六个IGBT功率开关管。IGBT管的导通与关断由驱动板提供的脉冲信号控制。逆变单元输出的是高频脉冲序列。该序列经过输出滤波器处理后,形成标准正弦波三相电压。整个过程完成能量形式的变换。
三、稳频控制的工作原理
输出频率的稳定性由控制回路保证。DSP芯片内部使用高精度晶振提供基准频率。采样电路检测输出电压的频率变化。实测频率与基准频率在DSP内部进行比较。两者的偏差参与控制运算。运算结果调整逆变开关的开关时序。开关时序决定输出电压的周期长度。晶振的稳定性决定了输出频率的稳定性。电网输入频率波动时,控制回路能够迅速消除偏差。负载发生剧烈变化时,输出频率保持恒定数值。频率稳定过程不受环境温度变化。晶振的温度补偿技术进一步保证了频率精度。
![]()
四、稳压控制的工作原理
输出电压的稳定性由闭环控制实现。电压采样电路在输出端取得三相电压信号。该信号经过调理电路转换为DSP能够识别的低压信号。DSP将实测电压与设定电压进行比较。比较结果生成误差信号。误差信号送入PI调节器处理。PI调节器输出控制量,控制量改变PWM脉冲的占空比。占空比增大时,逆变输出电压升高。占空比减小时,逆变输出电压降低。负载电流增大,输出电压呈现下降趋势。控制回路立即增大占空比进行补偿。负载电流减小,输出电压呈现上升趋势。控制回路立即减小占空比进行抑制。PI调节器的参数已经过现场整定。不一样的负载条件下均能保持良好稳压效果。这样的调整过程持续工作,输出电压始终稳定在设定值附近。

五、最新版设备的技术改进
最新版合肥三相稳频稳压电源采用双闭环控制策略。双闭环由电压外环和电流内环构成。电压外环保证输出电压精度。电流内环加快动态响应速度。主控板选用浮点型DSP芯片,运算精度得到提升。功率器件升级为第四代IGBT模块,[1]开关损耗明显降低。设备增加谐波补偿环节,输出波形失真度进一步减小。设备具备自诊断功能,运行异常情况自动记录在存储单元内。显示单元采用触摸屏,运行数据直观呈现。控制软件采用实时操作系统。中断响应时间缩短。这些改进使设备的整体性能满足现代工业供电需求。
六、技术参数
| 项目名称 | 技术参数 |
| 输入电压范围 | 三相380V±20% |
| 输入频率范围 | 45Hz-65Hz |
| 输出电压 | 三相380V±1% |
| 输出频率 | 50Hz/60Hz±0.1% |
| 稳压精度 | ±1% |
| 稳频精度 | ±0.1% |
| 输出波形失真度 | ≤3% |
| 动态响应时间 | ≤50ms |
| 过载能力 | 120%负载60秒 |
| 显示方式 | 触摸屏显示 |
以上技术参数反映了设备的常规规格。实际选型需要结合现场供电条件确定。实际报价不含固定数字。查看网页上的电话进行沟通,可获得该设备的实际报价。每台设备出厂前均经过负载测试。测试数据存档备查。
山东运电气有限公司生产的合肥三相稳频稳压电源,应用在医疗设备、自动化生产线、数控机床、科研实验室等场所。该公司的产品在电网质量较差的地区运行稳定,获得现场使用人员认可。
