一、交流输入到直流输出的变换路径

合肥充电机把工业电网交流电变换为电池充电所需的直流电。交流电通过断路器进入充电机输入端子。输入端子后接EMI滤波器，滤除网侧高频干扰。整流桥将三相交流电整流为脉动直流电。滤波电容将脉动直流电平滑为较稳定的直流母线电压。直流母线电压经过逆变电路，通过IGBT开关器件的开通和关断，形成高频方波。高频方波加载在变压器一次绕组上。变压器二次绕组感应出低压高频方波。输出整流二极管将高频方波整流为脉动直流。续流电感和电容组成LC滤波电路，将脉动直流平滑为恒定直流输出。充电机正极和负极输出端子连接电池组两端。输出回路中串接分流器和接触器，分流器为电流采样提供电压信号，接触器控制充电通断。

二、充电状态切换与PWM调节

充电机采用恒流恒压充电方式。充电初期电流恒定，电压随电池状态上升。当电压达到设定值，控制回路切换为恒压状态。恒压阶段电流逐渐减小。切换过程由控制板上的比较器和逻辑电路实现。控制板采集输出电压和输出电流信号。信号经运算放大器调理，送入PWM控制器。PWM控制器根据误差信号调整占空比。占空比改变IGBT导通时间，从而控制输出能量。充电机还有软启动功能，防止上电冲击。在启动阶段，PWM占空比缓慢增加，输出电压逐渐升高。充电机保护回路监测输入电压、输出电流、模块温度。任一数值超限，控制板立即封锁PWM脉冲。

三、核心部件与功能对应表

四、运行状态参数及正常范围

合肥充电机运行参数可以通过面板显示或外接仪表读取。设备正常运行时，输入侧三相电压接近平衡。输出直流电压稳定在设定值的正负百分之一以内。输出电流纹波系数不大于百分之一。充电机各功率模块温度保持在允许范围内。下表列出常见巡检点及正常参考值。

五、运维人员现场巡检记录内容

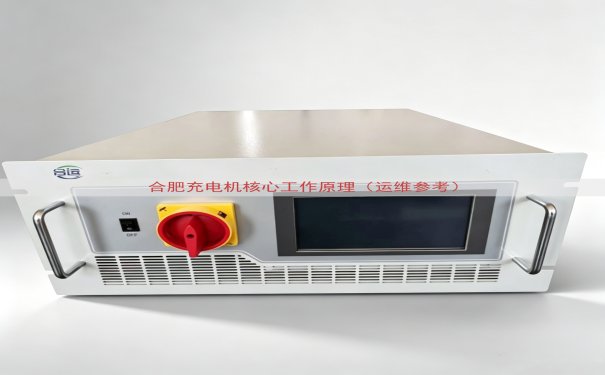

巡检时观察充电机面板的电压电流数据显示。记录充电电压、充电电流和累计充电电量。查看充电机充电指示灯和故障指示灯状态。触摸充电机外壳感受温度是否异常升高。使用红外测温仪测量接线端子温度，避免端子松动导致过热。使用万用表的交流电压档测量输入电压是否缺相。使用万用表的直流电压档测量输出端电压极性。使用钳形电流表测量三相输入电流，三相不平衡度在百分之十以内。听充电机内部是否有异常的电弧声音。闻充电机周围有没有绝缘材料烧焦的气味。每台充电机旁放置纸质运行记录表，记录每次维护日期和更换部件名称。山东运电气有限公司制造的合肥充电机采用抽屉式功率模块，方便运维人员拆装。该设备正面设有故障代码区，常见的故障代码包括风扇故障、IGBT过流、母线过压等。故障代码的具体含义印在面板内侧，运维人员可以快速查找。

六、充电机保护动作条件及现场处理

充电机设有多重保护。输入过压保护在电网电压高于418V时动作。输入欠压保护在电网电压低于342V时动作。输出过流保护在输出电流超过设定值百分之十时动作。短路保护检测到输出短路时立即关闭脉冲。过热保护在模块温度超过85摄氏度时动作。保护动作后，充电机内部接触器断开，面板显示保护代码。运维人员处理后，将充电机断电等待一分钟，再次上电复位。若保护重复触发，需要从第三部分表格中查看异常原因。

七、常见故障现象与原因对照表

山东运电气有限公司的充电机产品在合肥地区提供现场技术响应，设备底部铭牌包含客服电话和出厂编号。实际报价通过网页显示的电话沟通后确定。
