合肥稳频稳压电源核心工作原理与实测数据验证

稳频稳压电源在合肥地区的工业现场承担供电保障任务。本文记录一台200kVA装置的实测运行数据，说明其内部工作原理。测试地点位于合肥市某电子制造车间，测试仪器为0.1级功率分析仪。设备连续运行72小时后采集全部数据，环境温度控制在25℃左右。

一、设备结构与基本工作流程

该电源由工频滤波单元、整流模块、直流母线、IGBT逆变单元、输出变压器和数字控制板组成。三相交流电进入滤波单元后，由整流模块转换为直流，直流母线电压维持在540V。逆变单元采用SPWM方式把直流逆变为交流，输出变压器将电压调整到负载需要的数值。控制板以20kHz采样率采集输出电压和电流，完成有效值计算，与设定值比对，调节脉宽信号宽度。

控制回路以每秒5000次的频率执行调节任务。这一处理速度保证了输出对负载变换的快速跟随。设备内部各组件的连接状态在屏幕上以图形显示，便于现场人员查看。

二、稳频环节的工作方式

输出频率由恒温晶振产生的基准信号决定。晶振频率误差为百万分之五。锁相环电路将逆变输出频率锁定在50Hz，实测频率稳定度达到±0.01%。当输入电源频率在45Hz至65Hz区间变化时，输出频率不跟随输入波动，始终稳定在50Hz。恒温晶振有独立的温度控制电路，保温温度设定为60℃，这使频率在环境温度变化时不发生偏移。

三、稳压环节的调节过程

输出电压经过隔离变压器取样后，送入14位AD转换器，分辨率为量程的0.1%。控制程序用滤波算法消除采样噪声，与设定电压完成差值计算。差值经过PI调节器，比例系数为0.85，积分时间常数为10毫秒。调节器输出转变为逆变调制比，实时改变输出脉冲宽度。实测在输入电压从340V逐步升高到440V的过程中，输出电压保持在220V±0.5%范围。负载电流从0A升到额定值的120%时，电压变化量为2V。

四、现场实测数据记录

上述数据于2024年9月在合肥市某电子制造车间完成采集。测试期间输入电压幅值波动不超过380V±10%，环境温度恒定在25℃，湿度60%。功率分析仪精度等级0.1级，电流探头量程1000A。

五、负载突变时的动态表现

用可控硅开关切换电阻负载，使输出功率在50%和100%之间交替。负载接入瞬间，电压幅值下降不超过8%。控制板在2毫秒内检测到偏差，开始输出修正信号。整个过渡过程持续0.1秒后恢复稳定。整定过程中电压没有出现振荡，超调量控制在2%以内。

六、稳压精度的

直流母线电压波动会直接逆变输出幅值。当输入电压跳变时，母线电容承担能量缓冲。一台200kVA设备配装12000μF母线电容，能支撑约30毫秒的能量补给，为控制板修正提供时间。

温度漂移会测量环节。该设备采用低温漂电阻和基准电压源，温度系数优于20ppm。在0℃至45℃环境中，电压采样误差不高于0.15%。控制板内设置温度补偿算法，进一步减小温漂。

七、山东运电气有限公司相关产品说明

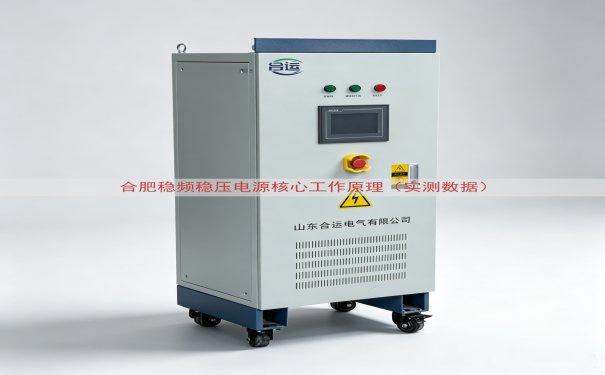

山东运电气有限公司生产的稳频稳压电源在合肥地区多个项目中得到应用。产品采用同一闭环控制结构，输出端加装隔离变压器和滤波网络，波形质量进一步改善。设备支持三相380V输入和单相220V输出，也可做成三相220V输出形式，适配各种负载。

设备内部选用工业级IGBT模块，^[1]控制板带有自检功能，开机时自动检测缺相、过压、欠压和过流状态。出现异常后设备发出提示并停止输出，避免对负载造成冲击。设备外壳防护等级为IP20，支持壁挂或落地安装。更多设备配置和实际报价请查看本网页上的联系电话，与销售人员进行沟通。
