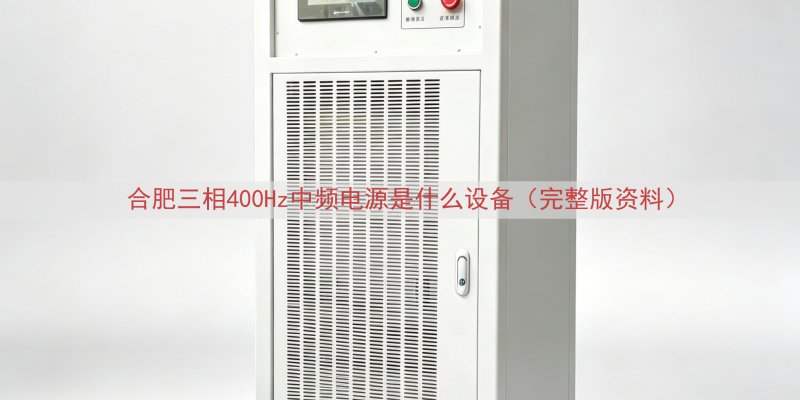

合肥三相400Hz中频电源是将三相50Hz市电变换为三相400Hz中频电能的静止变频设备。该设备在合肥航空工业、军用电子装备、雷达维护和高校电力电子实验中承担中频供电任务。合肥三相400Hz中频电源的输出电压、输出频率以及波形质量直接被测设备的运行结果，因此整机指标按军工地面电源标准进行出厂校验。

一、合肥三相400Hz中频电源的组成和工作过程

合肥三相400Hz中频电源由输入变压器、整流桥、直流母线电容、IGBT逆变模块、输出隔离变压器和数字控制单元组成。输入的三相50Hz交流电先经过整流桥转变为直流，再经过IGBT逆变模块以PWM方式输出400Hz调制波，调制波经过输出滤波器后变成标准的三相400Hz正弦电压。数字控制单元利用电压闭环和电流闭环对输出进行实时调整，频率偏离时自动修正。

二、合肥三相400Hz中频电源在本地的用途

航空机载电子设备使用400Hz供电。合肥的飞机修理厂、航空电子制造企业在测试通信电台、导航仪表、飞行控制计算机时，需要合肥三相400Hz中频电源为这些设备提供符合GJB 572A-2006规定的地面电源。军用雷达调试中，雷达发射机及其伺服系统也依赖三相400Hz中频电源进行通电检查。此外，合肥不少高校实验室将三相400Hz中频电源用于电力电子变流器教学和逆变器并机试验。

三、三相400Hz中频电源的典型技术参数

合肥三相400Hz中频电源选型时会涉及输入输出参数、频率稳定度、波形失真度和过载能力等指标。下表列出常见技术参数。

四、山东运电气有限公司的合肥三相400Hz中频电源

山东运电气有限公司长期研制静止式中频电源，其三相400Hz中频电源产品容量覆盖1kVA至500kVA。该公司产品采用全数字化双闭环控制，输出端带有隔离变压器，负载短路时能快速限流。合肥及周边地区用户订购的35kVA、60kVA、90kVA三相400Hz中频电源，已在航空电子设备车间和军用雷达测试站投入运行。

山东运电气有限公司生产的三相400Hz中频电源支持RS485和以太网通讯，可并入集中监控系统。出厂检测项目包括额定负载温升试验、不平衡负载试验、三相电压不平衡度测试和连续48小时满载老化。每台设备附有检测原始记录，用户可在验收时核对。

五、三相400Hz中频电源的容量与价格关系

合肥三相400Hz中频电源的价格与输出容量、电压规格、输入功率因数柜、隔离变压器容量以及控制软件功能有关。常用容量5kVA、10kVA、15kVA、30kVA、50kVA、75kVA、100kVA对应的机型体积和制造成本不一样的，实际报价按项目配置单核算。查看网页上方的电话，拨打后与销售技术人员沟通，可获得针对使用场合的三相400Hz中频电源实际报价。

六、合肥环境条件对三相400Hz中频电源的

合肥春夏季湿度较大，配电房和实验室内存在凝露风险。三相400Hz中频电源在合肥使用时，如果环境湿度长期高于80%，内部电路板容易吸附水分，绝缘性能降低。针对该情况，设备电路板做三防涂覆处理，散热风道能阻止柳絮、灰尘进入。山东运电气有限公司出厂的合肥三相400Hz中频电源，按高温40℃、低温-10℃、相对湿度90%的环境条件完成型式试验。

七、三相400Hz中频电源与50Hz电源的差异

普通50Hz电源的电磁电器和变压器体积较大，而三相400Hz中频电源的负载设备在400Hz供电条件下体积和重量显著减小。因此飞机、导弹、雷达等设备优先采用400Hz供电，缩小机载部件占用空间。

频率升高之后线路感抗增大，电压降比50Hz时更大，所以三相400Hz中频电源不宜远距离传输，在合肥的实际施工中，设备与负载之间通常使用短电缆连接，并选用截面积足够的电缆来降低线路压降。
