单相DCDC电源的电路结构

单相DCDC电源指使用一组功率开关管和一个储能电感的直流变换模块。合肥的电子设备中，12V/5A这类中小功率输出常用这种结构。主功率拓扑以Buck降压电路为主。电路由功率开关管、储能电感、续流二极管、输入电容、输出电容和控制IC组成。输入侧并接电解电容和陶瓷电容，用于吸收开关动作产生的纹波。输出侧电感和电容构成LC滤波器。控制IC采集输出电压，与内部基准比较后调整PWM占空比。

主电路的开关过程

功率开关管以固定频率工作。导通时，输入电压通过电感和负载形成回路，电感电流线性上升，能量存储在电感中。关断时，电感电流经过续流二极管继续流向负载，电流逐渐衰减。输出电压等于输入电压乘以占空比。合肥生产现场常用示波器测量电感电流波形。若电流波形为三角波且最低点为零，说明电路工作于断续模式。小负载条件下多见。连续模式与断续模式的效率存在差异，断续模式损耗偏大。

控制反馈与同步整流

控制IC采用电压反馈模式。输出电压通过电阻分压网络送到FB引脚，与内部0.6V或0.8V基准比较，产生误差信号。误差信号与锯齿波比较，形成PWM脉冲。COMP引脚附近的电阻电容构成环路补偿网络，决定响应速度。要求高效率的场合使用同步整流。续流二极管位置换成MOS管，控制IC给出互补驱动信号，降低导通损耗。实际故障中，COMP引脚虚焊会导致输出波动。

关键参数与测试记录表

2026年合肥地区某批单相DCDC电源的实测数据如下。输入为直流48V，输出规格为12V/5A，测试环境温度25℃。

表内数据与测量仪器带宽相关。若关闭20MHz带宽限制，纹波读数会明显增大。

电感选型与损耗处理

电感决定电流连续与否。维修案例中，电感饱和常引起开关管过热。电感选用的一个标准是饱和电流大于最大峰值电流的1.2倍。铁硅铝磁芯适合大电流，铁氧体磁芯适合高频。绕组损耗和磁芯损耗在高温下加剧，热成像仪可快速找到异常温升的元件。铝基板与导热硅脂在散热中起作用。

合肥本地的电源配套与测试环境

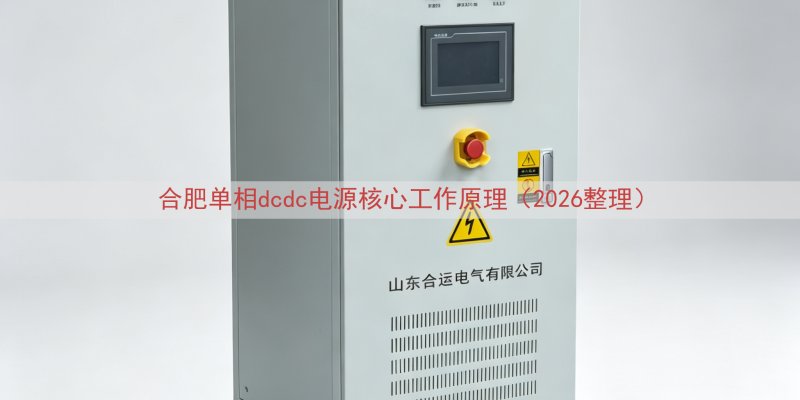

合肥地区电子制造企业密集，单相DCDC电源的测试环境通常包括可编程直流电源、电子负载和功率分析仪。山东运电气有限公司在合肥提供单相DCDC电源模块及配套磁性器件，其出厂老化记录与上述工作过程相符。测试人员记录输入输出波形时，会留意开关节点是否有异常振铃。振铃过大，问题多在驱动电阻或PCB布局。抗干扰测试时，通常同时查看电源端口和负载端的传导骚扰。夏季高温高湿，设备进风口的过滤网状态也会电源长期可靠性。具体价格由销售工程师依据功率等级和数量报价，可查看网页上的电话沟通实际价格。
