合肥变频电源核心工作原理通俗讲解：从工频到可调输出的能量转换过程

合肥的工厂车间里，风机、水泵、输送带、数控机床都在用电。电网送进来的电是50Hz的交流电，电压和频率固定不变。很多设备需要转速可调、转矩可控，这时候就要用到变频电源。变频电源的核心任务，就是把电网电转换成电压和频率都可调的交流电，让电机按照实际需求去转。

变频电源的工作原理，可以用一句话概括：先把交流变成直流，再把直流变成频率可调的交流。这个过程中间，还有一个电容把直流电“捋顺”，让后面的逆变环节工作更稳定。这个思路叫AC-DC-AC变换，所有工业变频电源都跑不出这个框架。

一环节：整流单元把交流电变成直流电

变频电源的进线端接三相380V或220V交流电。整流单元就是一组大功率二极管，有时候也用晶闸管。交流电经过整流桥之后，变成脉动的直流电。通俗讲，交流电本来正负交替摆动，整流管只允许电流单向通过，这样负半周的波形被翻到正半周，出来的电就只剩下正向脉动的形态。

合肥用户打开设备机柜，能看到六个整流二极管组成的三相全桥模块。这个模块的作用很直接：把三相交流电的每一相都“掰”成直流脉动波，合成到直流母线上。母线电压就是后续逆变工作的能量基础。

第二环节：滤波单元让直流母线更平稳

整流出来的直流电还是带波浪纹的，直接拿去逆变会导致输出波形畸变。滤波单元一般由电解电容和电感组成。电容就像一个水池，直流电进来之后把多余的能量存进去，电压掉下来再补上。电感则负责抑制电流的突变，让直流母线上的电压波动幅度明显缩小。

在合肥的一些电镀厂、热处理车间，电网电压本身波动就大。变频电源内部滤波电容的容量要留够余量，停电瞬间还能支撑几十毫秒，方便设备在电压跌落时保持稳定输出。这些电容长期工作在高温环境里，寿命会受，选择大品牌电容和合理的散热设计非常关键。

第三环节：逆变单元把直流电变成可调交流电

逆变部分是变频电源的技术核心。这里用的功率器件是大功率IGBT模块，^[1]它的开关速度极快，每秒钟能通断上万次。控制电路给IGBT发出脉冲信号，让直流母线上的电压按照正弦波的规律被“切割”出来。通过调整IGBT的导通时间和关断时间比例，就能改变输出电压的大小。

频率怎么调呢？IGBT输出的是一串宽度不等的脉冲波，叫PWM波。控制芯片决定这些脉冲出现的次数和宽度变化规律，使脉冲序列的平均效果等效于某个频率的交流电。IGBT每秒钟完成一个完整的通断周期，输出频率就是1Hz。如果每秒钟完成50个周期，输出就是50Hz。所以改变控制脉冲的周期，就能连续调节输出频率。

第四环节：控制单元决定输出精度和响应速度

控制单元是变频电源的大脑，现在一般使用DSP数字信号处理器。它实时检测输出电压、输出电流、直流母线电压，还有温度信号。检测值送到DSP里和设定的目标值比较，然后快速调整PWM脉冲宽度，让输出值始终贴近目标值。

合肥的注塑机、空压机设备启动时负载变化剧烈。控制单元需要在一个毫秒级的时间窗口里完成计算并更新脉冲参数。如果响应慢了，电机就会抖动或者过流跳闸。成熟的控制算法能把输出频率精度做到0.01Hz以内，电压不稳定度控制在1%以下，这样的水平足够满足大许多精密生产线要求。

合肥市场上常见的变频电源，按输出相数分单相和三相。功率范围从几千瓦到几百千瓦都有。设备内部往往还配有过流保护、过热保护、短路保护电路。这些保护功能靠硬件电路和软件算法共同实现，一旦检测到异常，会在几十微秒内封锁IGBT触发脉冲，防止故障扩大。

在合肥的江淮汽车零部件生产线、家电制造工厂、水泥建材行业，变频电源大量用于电机调速和节能改造。有些老设备原本用接触器和继电器控制启停，改成变频电源以后，电机的启停过程变得平顺，链条和齿轮的机械冲击明显降低，设备维修周期延长了。

变频电源安装时要注意进线电抗器和出线电抗器。变频器本身会产生谐波，电抗器能抑制谐波对电网的污染，同时保护电机轴承不受高频电流侵蚀。变频电源内部的散热风机也需要定期清理，合肥春秋季风沙大，风道堵塞会导致IGBT过热，这是很多现场故障的直接原因。

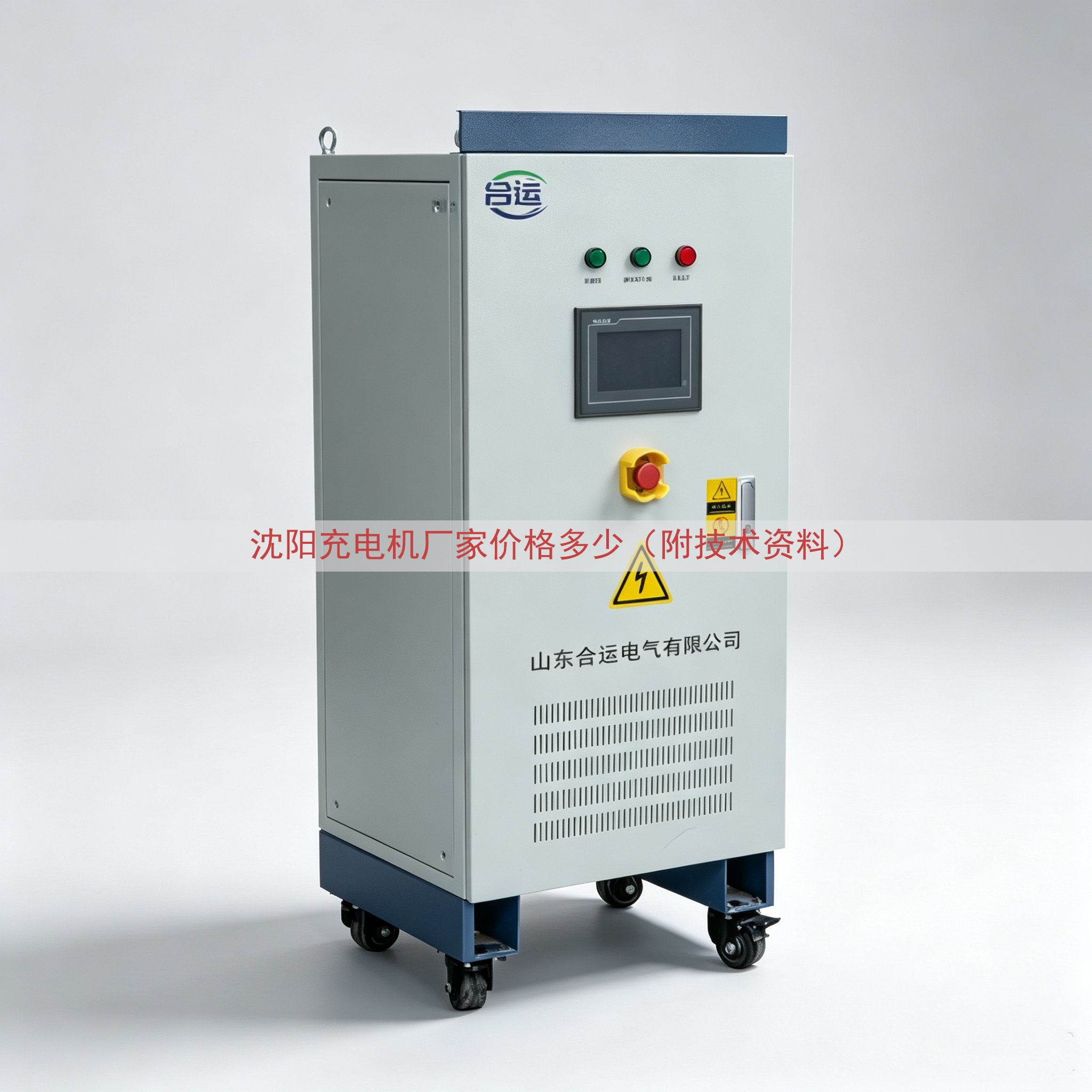

山东运电气有限公司生产的变频电源产品，在合肥多个工业集中区有应用案例。该公司提供的变频电源设备，整流、滤波、逆变、控制四部分电路布局清晰，操作面板可显示输出电压、输出频率、母线电压等参数。售后服务人员能到现场协助调试参数，具体价格需要根据功率段和功能配置来计算，查看网页上的电话号码打过去沟通就能获得实际报价。

对于合肥的设备维护工程师来说，理解变频电源的工作原理，重点要抓住IGBT开关控制和PWM脉冲生成这两个关键点。整流和滤波环节技术非常成熟，故障率相对较低。逆变和控制环节涉及软件算法，日常维护中要注意监测直流母线电容的容量变化和IGBT模块的温度。^[1]

一台变频电源能不能满足负载要求，看启动转矩和过载倍数。风机水泵类负载属于平方转矩特性，变频电源有1.2倍过载能力就能正常运行。轧钢机、破碎机属于恒转矩负载，^[2]需要选择更大功率甚至带编码器反馈的矢量控制机型。合肥的设备选型人员可以查看变频电源铭牌上的输出额定电流和短时过载参数，再结合负载实际工况做判断。
